Roval-Baroque
Disponible :
– avec trous de fixation
– avec abouts (soudés)
– avec angles de renforcement soudés
– insonorisation
– film de protection
– en exécution brute, thermolaquée ou anodisée
– angle d’écoulement 5°
– longueur maximale : 6 000 mm
Attention ! Au montage, tenir compte de la dilatation de l’aluminium, env. 1 mm par mètre de longueur
Les appuis de fenêtre de type Roval-Baroque® peuvent être fabriqués dans la plupart des dimensions différentes sur la base de tôles. Pour les dimensions divergentes, voir Appuis de fenêtre sur mesure
Aperçu de l’article
Cliquez sur l’un des types ci-dessous pour les schémas techniques et les spécifications
| CAD | Spécifications | Dimension A | Angle de pente | Largeur | Largeur | ||
|---|---|---|---|---|---|---|---|
|

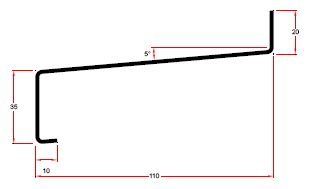

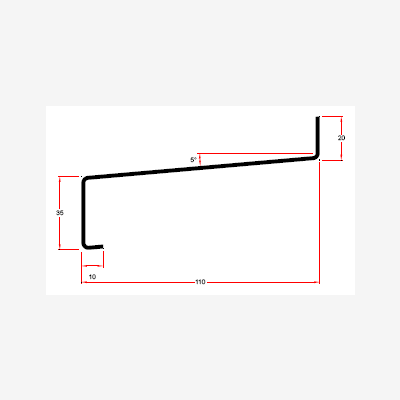

305110
|
- | 110 mm | 5 degrés | mm | mm | |
|

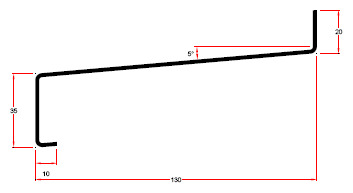

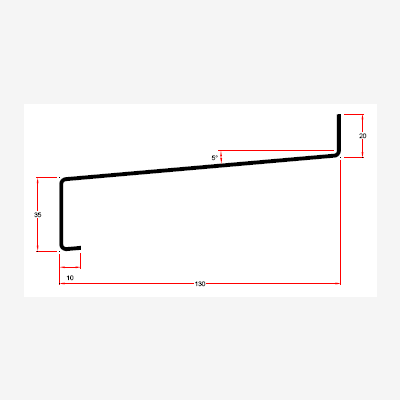

305130
|
- | 130 mm | 5 degrés | mm | mm | |
|

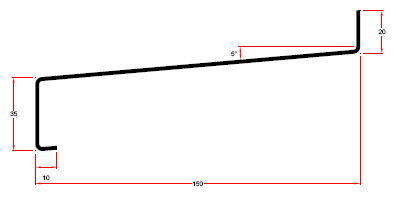

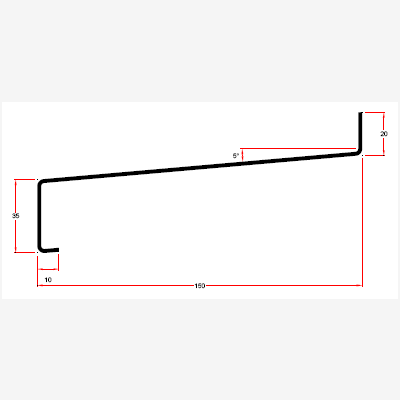

305150
|
- | 150 mm | 5 degrés | mm | mm | |
|

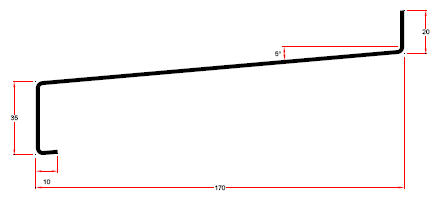

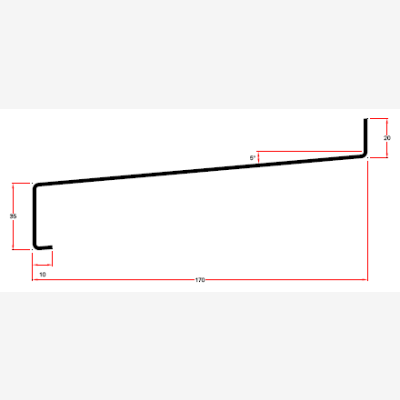

305170
|
- | 170 mm | 5 degrés | mm | mm | |
|

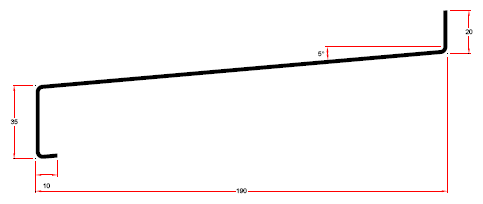

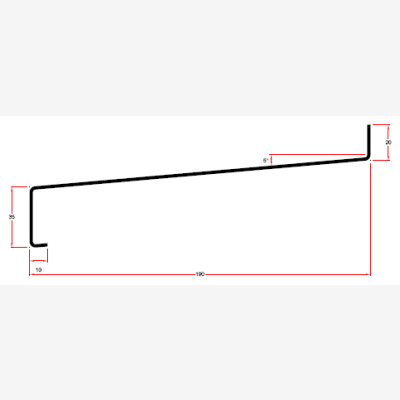

305190
|
- | 190 mm | 5 degrés | mm | mm | |
|

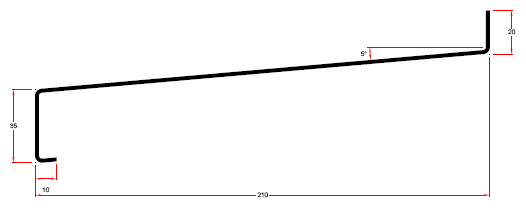

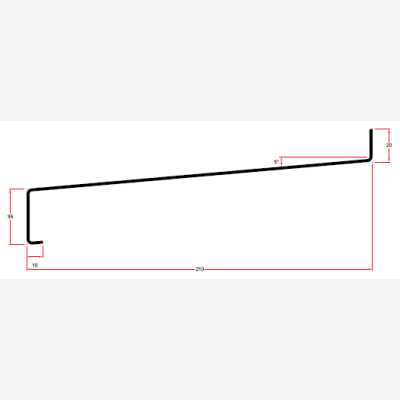

305210
|
- | 210 mm | 5 degrés | mm | mm | |
|

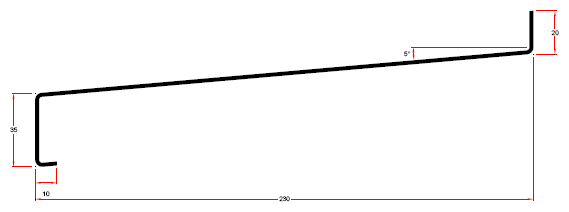

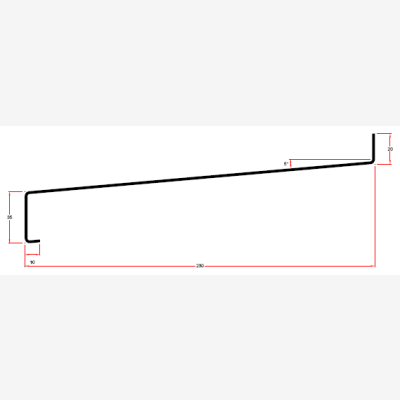

305230
|
- | 230 mm | 5 degrés | mm | mm | |
|

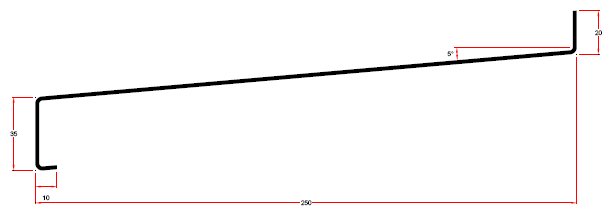

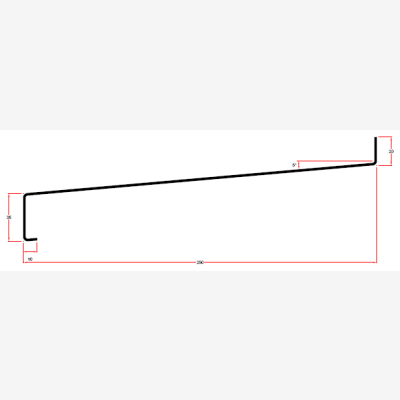

305250
|
- | 250 mm | 5 degrés | mm | mm | |
|

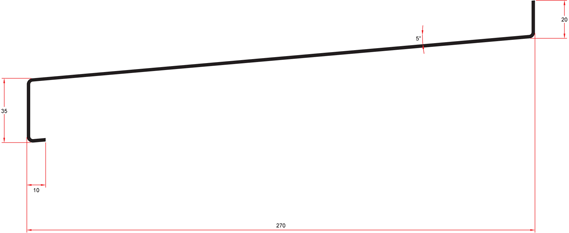

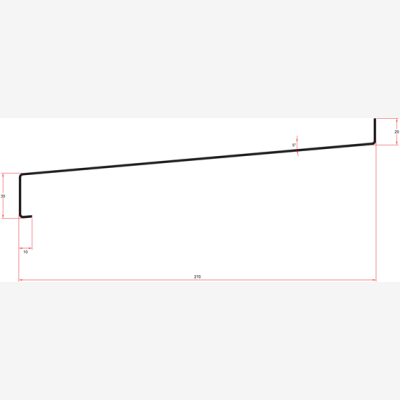

305270
|
- | 270 mm | 5 degrés | mm | mm | |
|

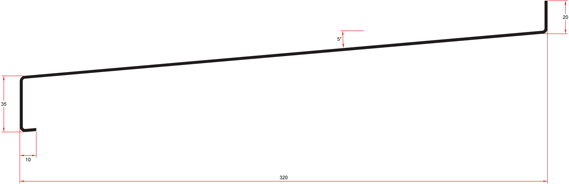

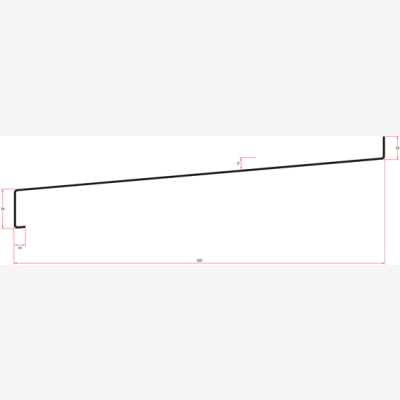

305320
|
- | 320 mm | 5 degrés | mm | mm | |
Découvrez ici les conditions de garantie de nos produits
Modèle déposé n° 20493
Composants:
Abouts
- Abouts de types divers
Pièces de drainage pour abouts de type F, G et H
- Ressort A pour serrage
- Pièce de drainage B
- About C
Plaque de liaison type 5
- Interne
- Raccord A
- Plaque de liaison B avec joint
Plaque de liaison type 1
- Externe
Angles de renforcement soudés
- Angles intérieurs et extérieurs
- Soudures non lissées
Ancrage type IV
- 100 x 30 mm
Ancrage type V
- Dimensions au choix pour isolation de la façade extérieure
Caoutchouc d’étanchéité (Roval 152010)
- Pour l’étanchéité de la partie arrière des appuis de fenêtre
Vous avez besoin d’aide pour faire le bon choix ? Faites appel à l’un de nos spécialistes.
Contactez-nous ou demandez directement un devis.
Laissez-vous inspirer

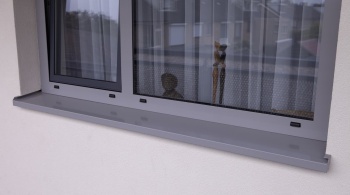

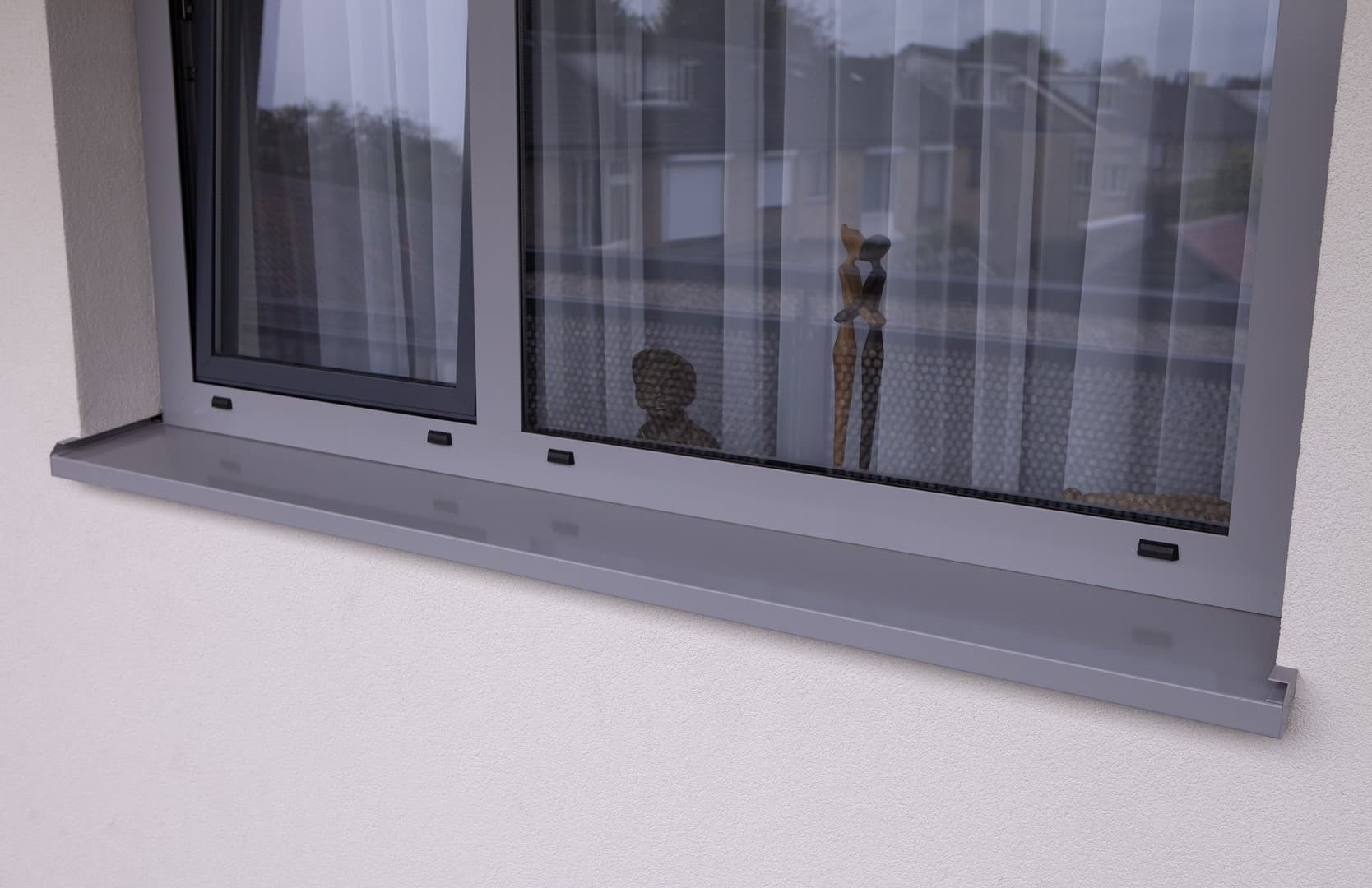

Découvrez les projets que nous avons réalisés avec Roval-Baroque
