Dimensions:

Longueur du profil:

2000, 2500, 3000, 4000 mm. Autres longueurs sur demande.

Largeur du profil:

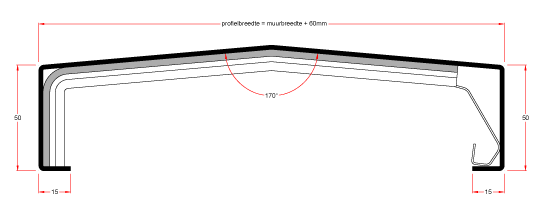

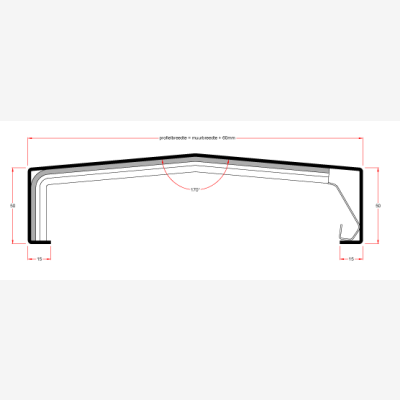

La largeur du profil est la largeur de la finition de rive + 50 mm dans le cas de Roval type A, C et E. Pour les types B, D, F et G, la largeur du profil est la largeur de la rive + 60 mm.

Épaisseur du profil:

• au moins 1,5 mm pour une largeur de profil de max. 160 mm ;
• au moins 2,0 mm pour une largeur de profil de max. 300 mm ;
• au moins 3,0 mm pour une largeur de profil à partir de 300 mm.

Hauteur du profil:

• exécution plate standard 50 mm ;
• avec bord de rejet des saletés standard 70 mm.

Dilatation:

Au montage, tenir compte de la dilatation de l’aluminium, env. 1 mm par mètre de longueur.

Dimensionnement:

L’utilisation de profils de recouvrement mural de Roval permet de tenir compte des souhaits spécifiques de chaque construction, d’adapter les tailles A, B et C à vos souhaits en matière de forme et de réaliser pratiquement toutes les exécutions imaginables.

Détermination des dimensions A:

Afin de protéger suffisamment le gros-œuvre contre la pluie, prévoir un dépassement d’environ 40 mm. Il est donc recommandé de retenir au moins 50 mm pour la Taille A.

Détermination des dimensions B:

En cas d’utilisation de 2 sertissements perpendiculaires, ajouter au moins 60 mm à la largeur du mur. Dans le cas de 1 sertissement perpendiculaire et de 1 sertissement oblique, le minimum est de 50 mm.

Détermination des dimensions C:

Pour pouvoir cliquer le profil sur un support de fixation à clips et assurer une résistance suffisante, cette mesure devra être d’au moins 50 mm.

Détermination de l’épaisseur du matériau:

Au moins 1,5 mm pour une largeur de profil de max. 160 mm ; Au moins 2,0 mm pour une largeur de profil de max. 300 mm ; Au moins 3,0 mm pour une largeur de profil à partir de 300 mm ;

Angles intérieurs et extérieurs soudés:

Jusqu’à une taille B de 300 mm, les dimensions d’angle standard sont de 500 x 500 mm. En cas de taille B supérieure, la dimension minimale est de la taille B + 200 mm.

Angles et/ou raccords spéciaux:

Outre les angles standard indiqués précédemment, toutes sortes d’autres raccords sont évidemment possibles. Sur demande, nous nous ferons un plaisir de vous remettre un devis détaillé.

Abouts:

La pose d’abouts soudés ou en rebord est possible.

Intervalle entre les supports à clips:

Intervalle de max. 750 mm selon la hauteur de construction et la largeur de recouvrement.

Choix de surface:

Aluminium non traité (brut) Anodisé brut (différences de couleur possibles) Thermolaquage couleur.
